电铸标牌的工艺原理与应用技术

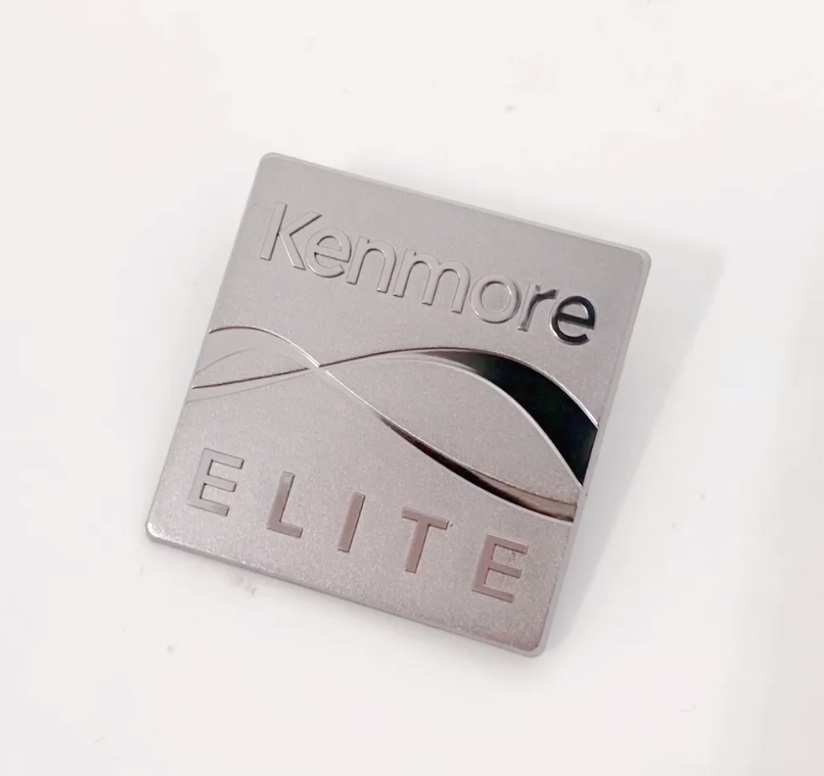

　　电铸标牌通过电解沉积金属实现精密成型，是高端标识制造的核心技术方案。其工艺本质是将导电原模浸入电铸液，接通直流电源后，金属离子在阴极还原沉积，最终形成与母模完全吻合的金属标牌结构。常用镀层材料为镍、铜、金，厚度可在 10-300 微米区间调控，满足不同场景需求。

　　核心生产流程涵盖四大关键环节。首先是母模制备，采用 LIGA 或紫外纳米压印技术构建微结构，可实现 5μm 线宽的精细图案，重复使用次数超 5000 次。随后进入电铸成型阶段，通过调控电流密度 1-5A/dm²、温度 45-60℃、PH 值 3.5-4.5 的标准参数，确保金属层均匀沉积。脉冲反向电铸技术的应用，使厚度公差控制精度达到 ±1μm，解决了传统工艺均匀性不足的痛点。最后经剥离基板与表面处理，可形成镜面、拉丝、喷砂等多种质感效果，其中拉丝工艺能赋予标牌丝绸般触感与光影变化。

　　性能优势体现在精度与耐久性双重维度。电铸标牌表面粗糙度 Ra≤0.2μm，标称厚度 50μm 时公差仅 ±5μm，复杂图案还原度达 99%。镍镀层维氏硬度 300-500HV，经镀铬处理后可提升至 780-910HV，5% 盐雾试验耐受时间普遍超过 96 小时，部分高端产品可达 2000 小时以上。在极端环境中，涡轮高温标牌可承受 900℃工作温度，医疗设备标牌经 500 次 134℃高压灭菌后字符完整度仍保持 100%。

　　行业应用呈现明显的高端化特征。汽车领域中，VIN 码标牌通过 ISO 9227 盐雾测试 1000 小时，新能源电池标识耐受电解液腐蚀达 5000 小时;家电行业，华为、海尔等品牌采用的镍电铸拉丝标牌，使产品终端售价平均提升 20%-35%;医疗与工业领域，多层复合电铸结构的标牌可在 - 40℃至 + 150℃热循环中保持稳定性能。与蚀刻工艺相比，其 3D 立体感强、曲面贴合率≥99.8% 的优势，使其成为奢侈品铭牌、高端设备标识的首选方案。

　　当前技术升级聚焦绿色与智能方向。无氰电镀液体系使镍回收率超 98%，闭环电解系统实现废液回收率 90% 的环保目标。AI 视觉检测与机器人拉丝技术的结合，将良品率从 85% 提升至 99%，日产能突破 1 万件，推动电铸标牌在高端制造领域的渗透率持续提升。
